STAR H-CNTE

280Ah LFPバッテリーセル搭載

8,000回以上のサイクル寿命、高精度液冷システムによりエネルギー消費を削減

特徴

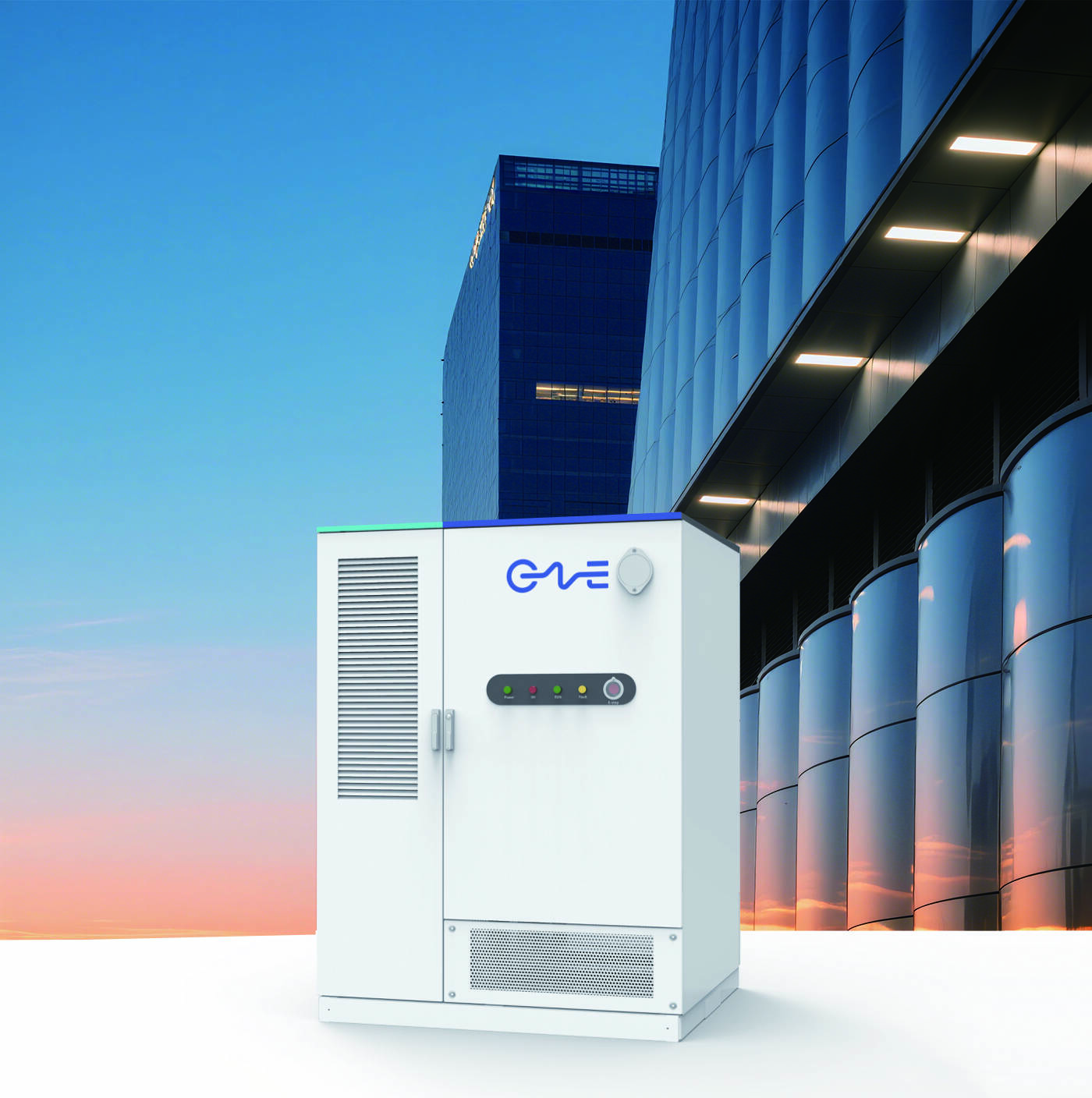

一体型液冷
蓄電キャビネット

STAR H-232 | 100kW/232kWh
115kW/232kWh

オールインワン高速周波数調整優れた拡張性

STAR H-232 製品の特長

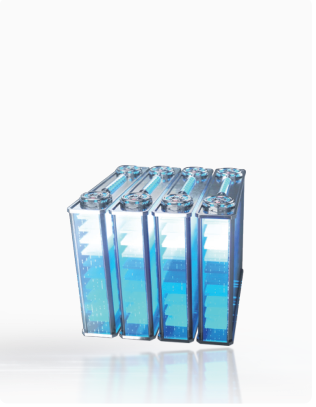

CATL 製 LFPセル

サイクル寿命 ≥ 8,000回

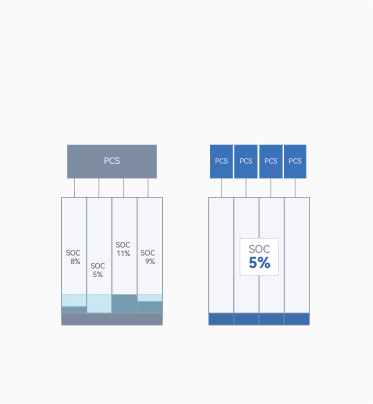

高いエネルギー効率

+20% ライフサイクル全体

寿命終了時でも約20%のエネルギー残存率を維持

モジュール積層とクラスター管理で損失を20%削減

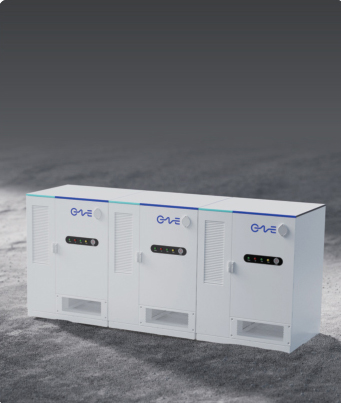

オールインワン

プラグ＆プレイ

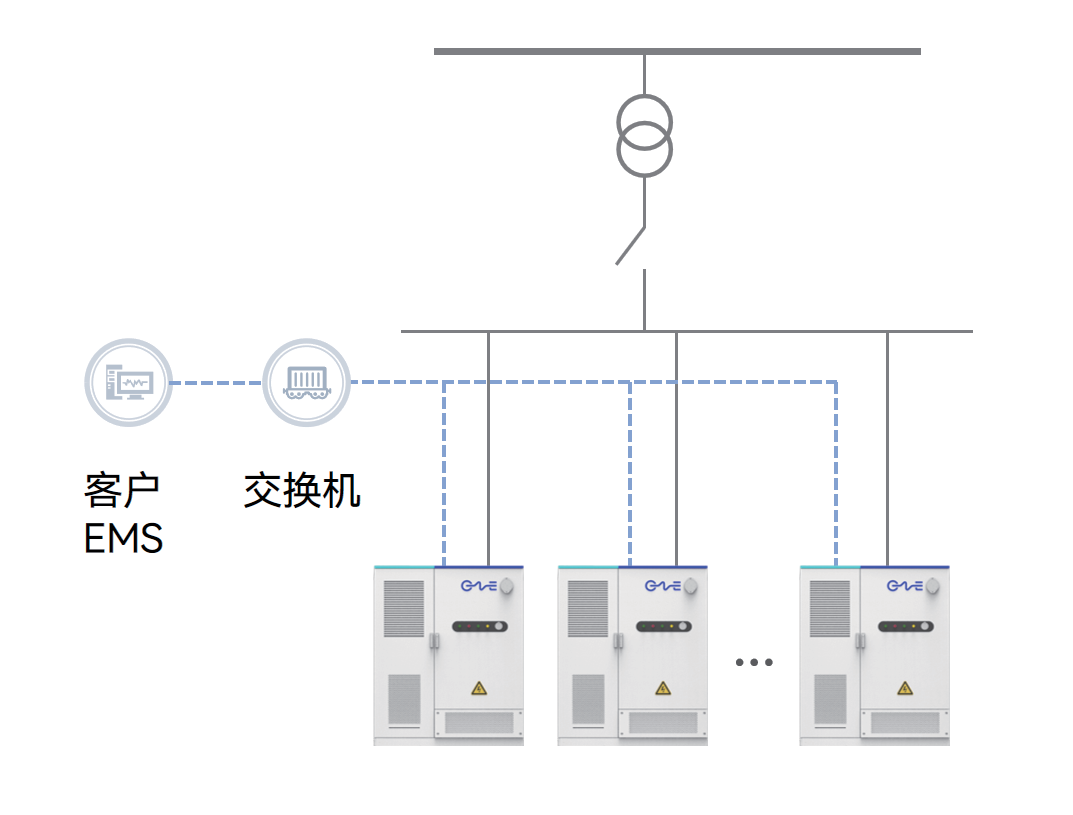

並列拡張に対応系統連系・自立運転

AC HV

通信

並列拡張が可能

MAX 10

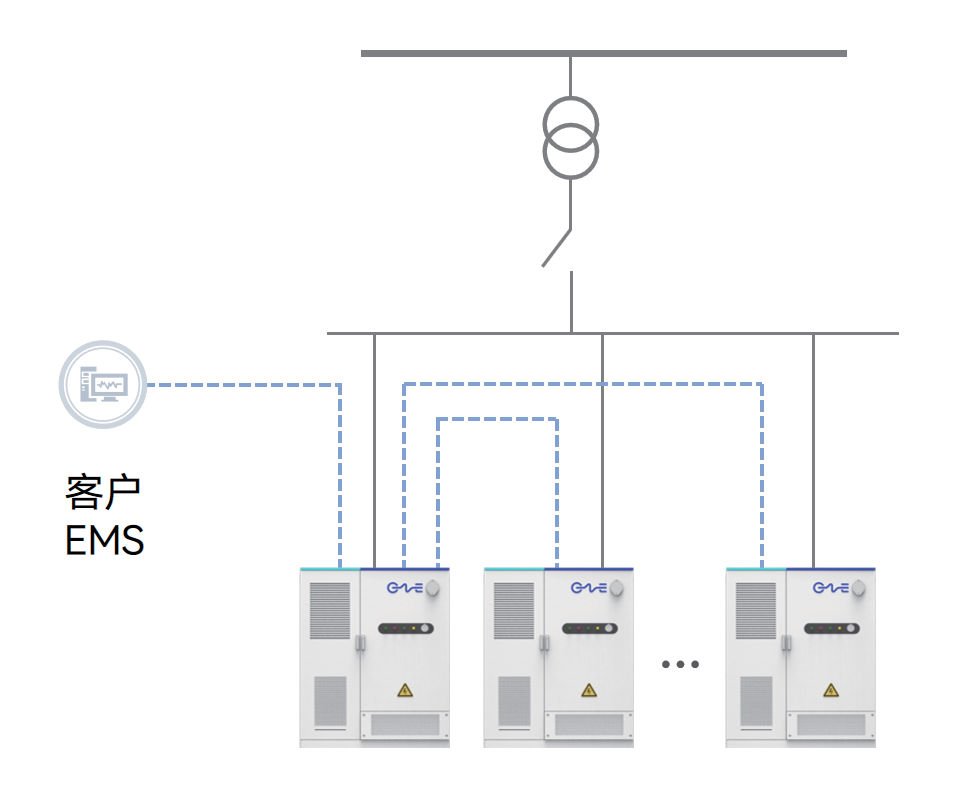

マスタ・スレーブ（系統連系：最大10台）

MAX 5

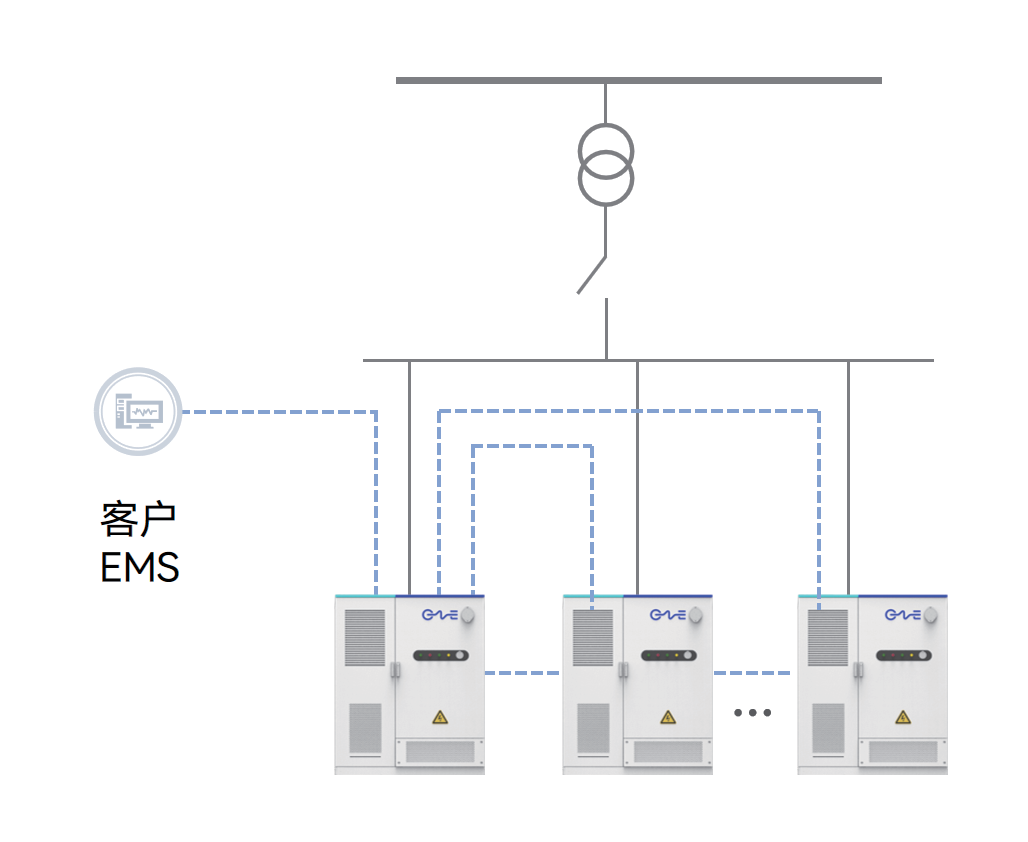

マスタ・スレーブ（自立運転：最大5台）

STAR H-232 製品の優位性

周波数制御に直接対応

単体応答速度

< 200ms

システム並列応答速度

< 250ms

系統指令への迅速な応答により、電力品質と安定性を確保

対応規格

aFFR mFFR FCR

3+2+2 究極の防火保護 C-P-R-S 安全のために

3 監視

温度
煙
ガス

2 放出

防爆弁
ベントパネル

2 消火

エアロゾル
水噴霧

セル

事前

LFPセル
保護レベル: OV/UV/SC/OL
火災・爆発リスクなし

パック

事前

BMSリアルタイム監視
IP67
OV/UV/SC及び熱暴走
試験合格
二重HILシミュレーション
検証済み

ラック

事前

リアルタイム電流監視
DC接続温度センシング
アラームと保護による
熱暴走安全対策
3層HILシミュレーション

発生時

過電流・短絡
保護

システム

事前

温度、湿度、ガスセンサー
及び浸水検知搭載
主要部品は信頼性試験合格

発生時

リアルタイム漏電・絶縁
監視とSC保護

事後

4時間以上の耐火性能
防水システム
3S保護で検証済み

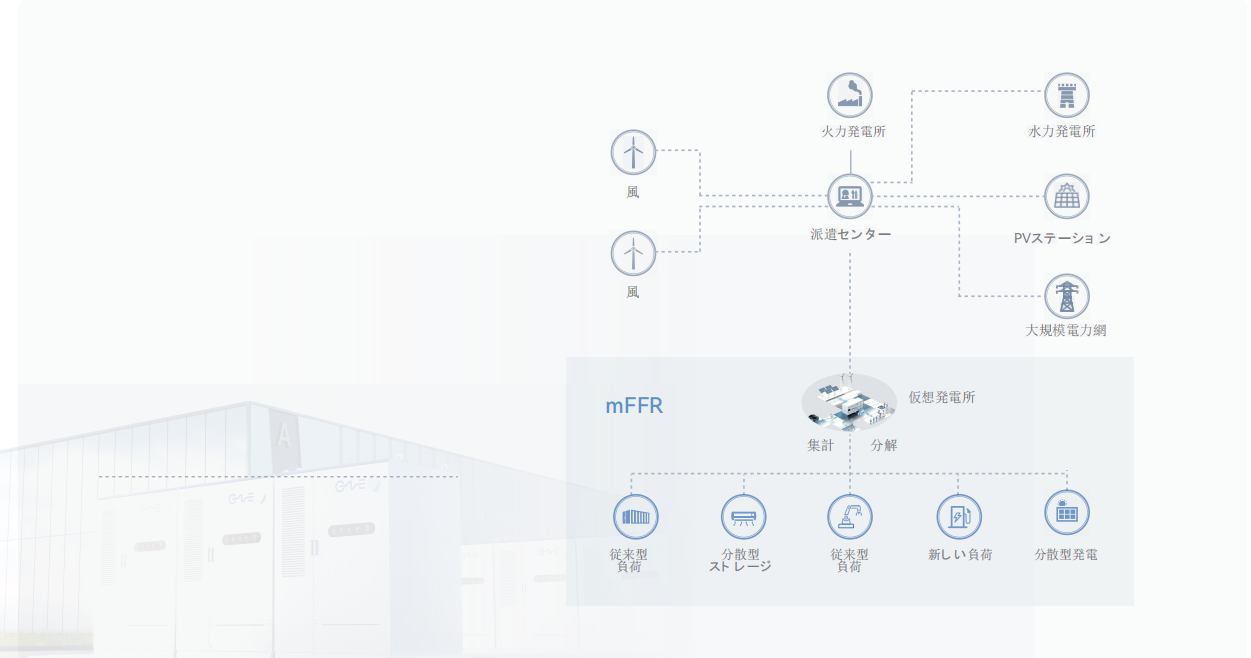

系統周波数

制御

産業用

ピークカット

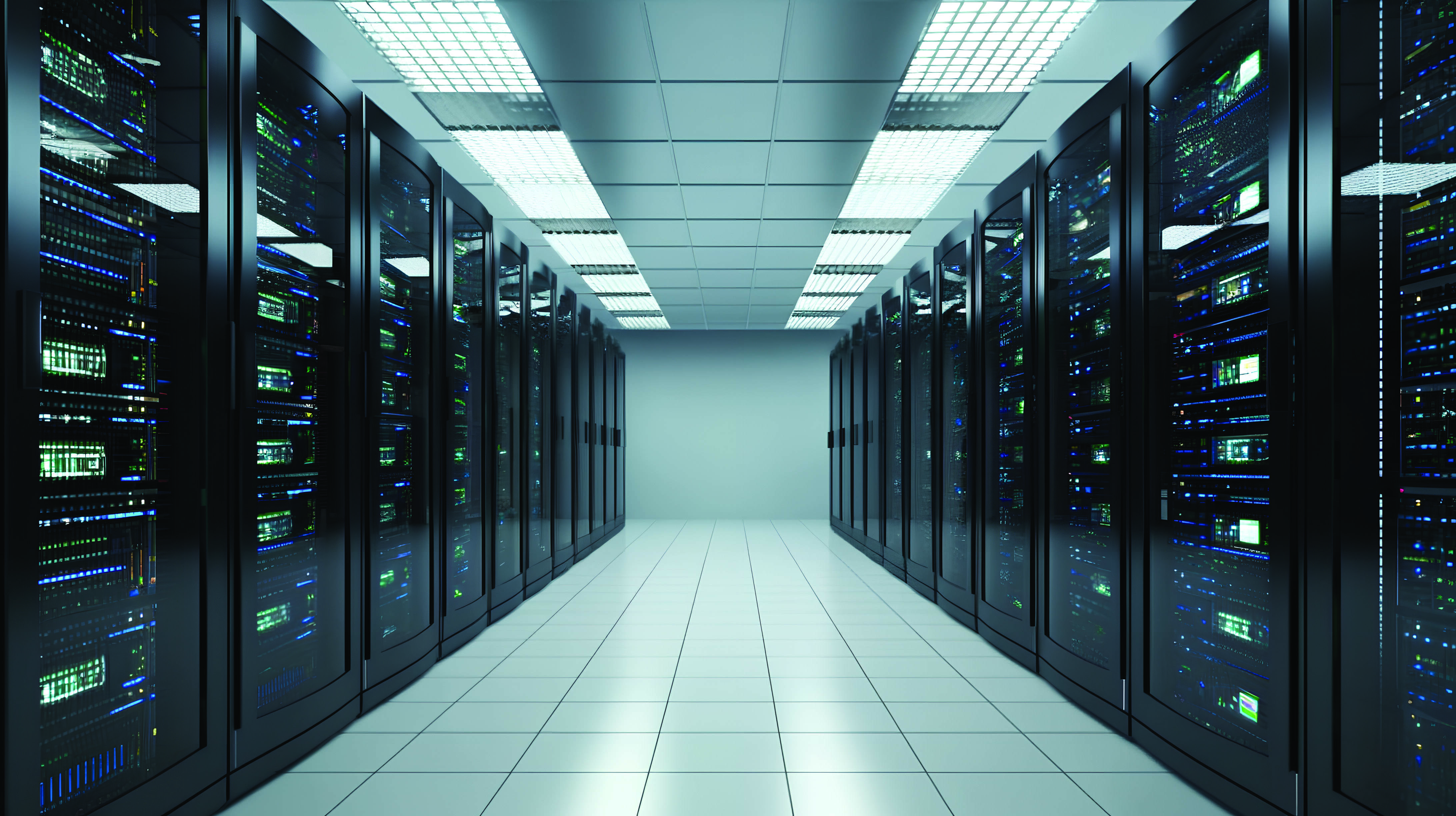

データセンター

バックアップ

農場バックアップ

省エネ

製品仕様

蓄電システム
電池種類	LFP
電池セル定格容量	280Ah
蓄電池容量	232kWh
電圧範囲	728～936VDC
最大充放電レート	0.45P(100kW)/0.5P(115kW)
適合規格	UN 38.3, UN 3480, UL 1973, UL9540, IEC 62619, IEC 61000-6-2/-4, IEC 62477-1, IEC 60356, IEC 60730-1

PCS 仕様
定格交流出力	100/115kW
定格系統電圧	400/480Vac
総高調波歪率	<3%
定格系統周波数	50/60Hz
最大効率	98%
力率	-1to1,連続可変
規格	EN 50549, G99, VDE AR-N 4105, NTS Spain, IEC 62477, IEC 61000-6-2, IEC 61000-6-4, UL 1741, IEEE1547�2018, UL1741 SB

一般仕様
冷却方法	液冷
動作温度範囲	-25～55°C(>45℃で出力制限)
相対湿度範囲	0～95%(結露なし)
最大動作高度	4000m(>2000mで出力制限)
防火設備	エアロゾル、煙感知器、温度感知器、圧力解放弁、可燃性ガス検知器（オプション）、防爆ベントパネル（オプション）、水消火システム
電池コンパートメント防水防塵保護等級	IP65
外形寸法(W×D×H)	≈1500×1300×2000mm
本体質量	≈2.6T
絶縁トランス	オフグリッド要件
* 製品サイズおよびパラメータに変更がある場合は、最新の情報をご参照ください。
